一、軟件安裝
1.1 使用系統默認MS Access 數據庫時安裝步驟
K-pass Access Control System Link Ver 6.8 軟件的安裝步驟：
?。?） 啟動計算機并進入Windows(98 / ME / NT / 2000 / XP/win7 )；
?。?） 將K-pass Access Control System Link Ver 6.8 安裝盤插入CD-ROM 驅動器；
?。?） 在【我的電腦】中，找到【DVD/CD-RW 驅動器】并打開；

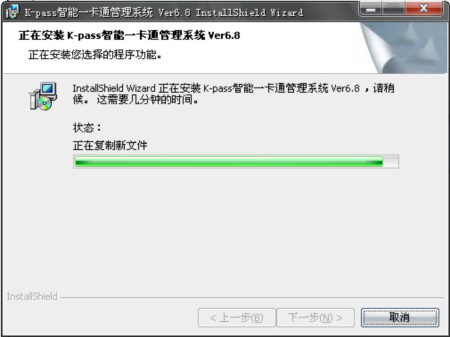

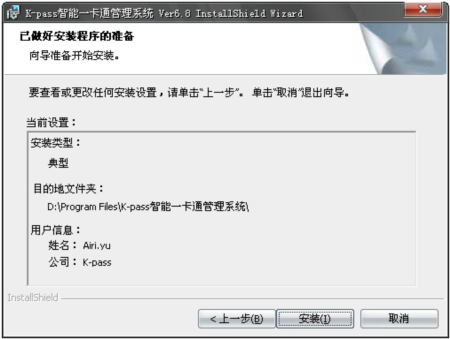

?。?） 按照下列步驟進行操作（如圖1-1，圖1-2，圖1-3，圖1-4，圖1-5）。
?。?） 安裝完畢后，將在計算機桌面上生成快捷方式圖標：
【K-pass Access Control System Link Ver 6.8】——門禁管理；

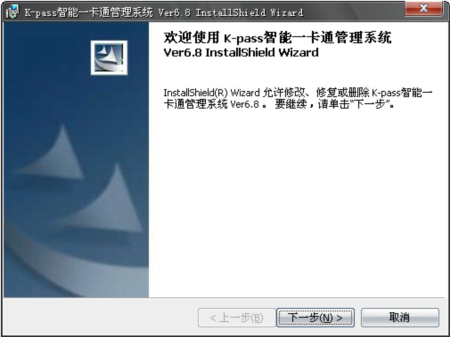

圖1-1
圖1-2

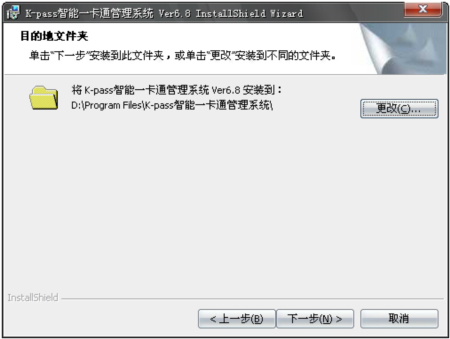

選擇【更改】，可以更改一卡通系統的安裝目錄。
強烈建議：軟件不要安裝在C 盤，建議您安裝在D 盤（或E、F 盤），這樣系統崩潰、重裝系統時不會導致數據丟失。
圖1-3
圖1-4

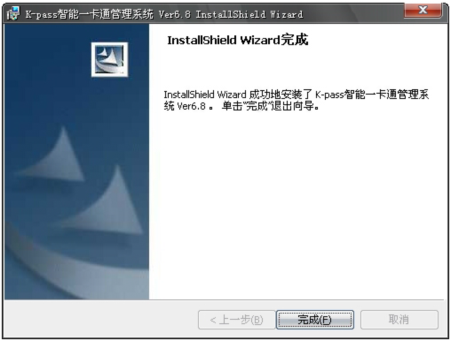

圖1-5

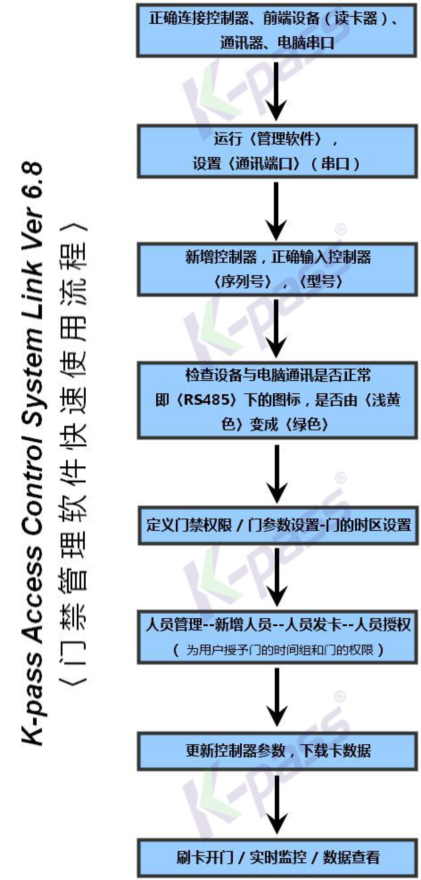

二、軟件使用流程
三、門禁設備管理

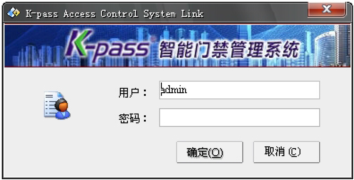

在桌面雙擊K-pass Access Control System Link Ver 6.8 圖標后，您將進入如圖5-1 所示的界面：
注：密碼缺?。?br />
在【門禁控制】界面，可以管理全部的門禁控制器，包括485 和TCP/IP 類型的。 如上圖左邊，RS485 表示485 通訊接口，TCP/IP 表示以太網通訊的控制器接口。根據實際使用的控制器選擇對應的通訊接口。我部門（關中監獄采用RS485通訊）。
3.1 設置RS485 通訊端口
選擇【RS485】，單擊右鍵——【編輯串行口通訊接口】。
選擇正確的串口，【電腦名稱】一般情況下如圖默認即可，不需要修改。
通訊串口查看：鼠標右擊“我的電腦”-“管理”-設備管理器-
如此電腦的串口為COM10
3.2 增加控制器

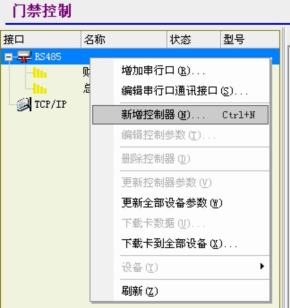

選擇正確的通訊端口，485 控制器選擇RS485，以太網控制器則選擇TCP/IP，單擊右鍵【新增控制器】。

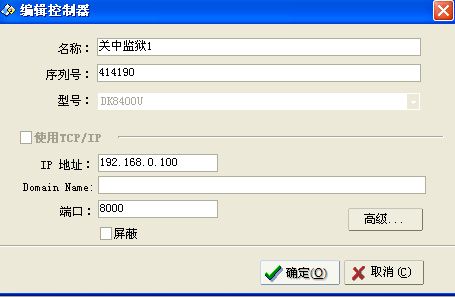

如圖增加控制器的界面，編輯控制器的參數和這里一樣。
我關中監獄采用DK8400控制器。
名稱： 填入控制器的名稱。（如關中監獄1）
序列號： 控制器的序列號。（在控制器的主板上有6 位數的序列號）
型號： 選擇控制器的正確型號。（DK8400U）
使用TCP/IP： 是否使用以太協議通訊，這里根據增加前使用的接口自動選擇。
IP 地址： 控制器的 IP 地址。（在控制器的主板上有IP 地址）
Domain Name： 控制器的域名。使用域名通訊的時候，就不能輸入IP 地址。
端口： TCP/IP 通訊的端口。默認8000
屏蔽： 屏蔽時軟件就不和控制器通訊。不存在的或者有故障的控制器可以先屏蔽。
高級： 控制器的高級選項，包括火警和報警輸出，互鎖設置。

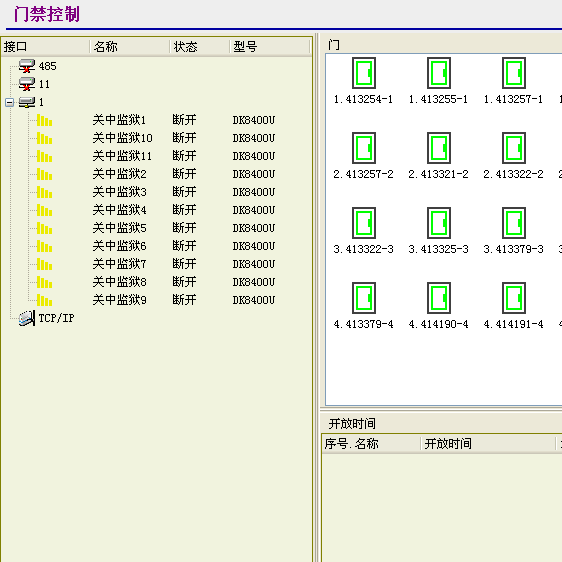

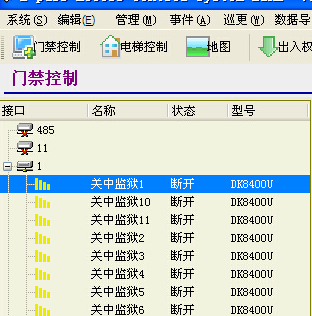

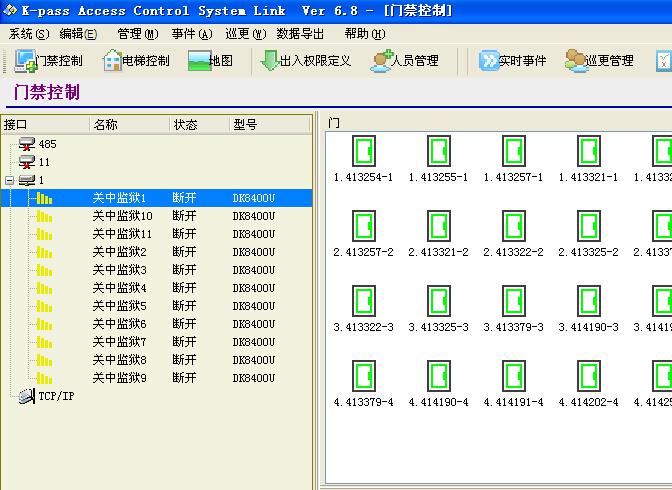

增加控制器后的界面：
注：左邊是控制器，右上邊是門，右下邊是開放時間。
【控制器狀態】：
綠色 連接正常 軟件和控制器通訊連接成功?？梢赃M(jìn)行數據傳輸操作。
黃色 斷開連接 軟件將試圖和這些控制器進行通訊連接。但因?yàn)槟承┰颍瑫簳r(shí)無法連接上。
紅色 屏蔽連接 禁止軟件和控制器通訊，一般是因?yàn)榭刂破鳑](méi)有安裝，不工作或者其它無法通訊。
3.3 發卡與授權
發卡授權總起流程：新增人員-發卡-授權-下載到管理器-更新控制器參數

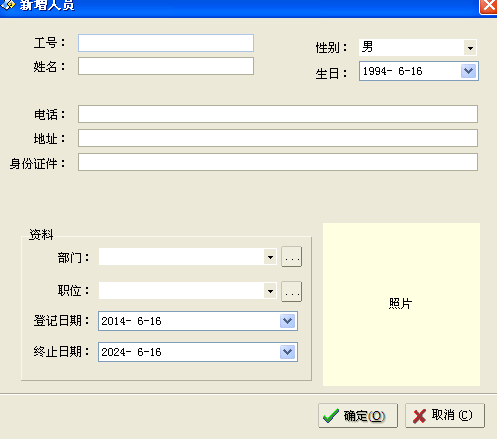

1、新增人員
在空白處右擊“新增人員”填入相應數據確定
2、發卡

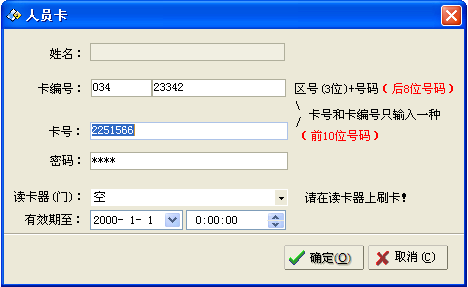

在新增人員處右擊選擇“發卡”
注：修改有效期至上圖所示！

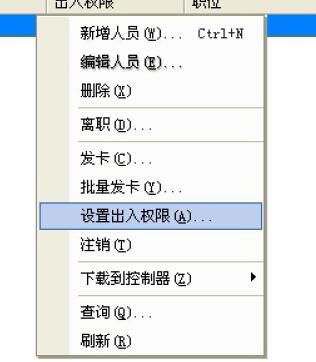

3、授權
右擊選擇“設置出入權限”
4、下載到管理器
右擊選擇“下載到控制器”-“全部控制器”。

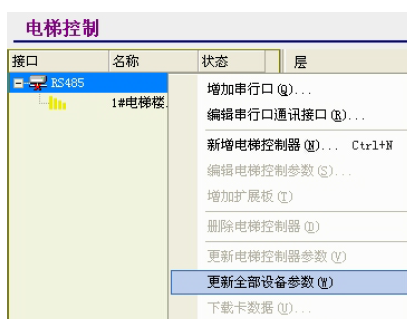

5、更新控制器參數
對上傳的數據進行保存，選擇“更新控制器參數”或“更新全部設備參數”
6、完畢，請刷卡調試！
附設備SN：
414190、414191、413379、414250、413254、414202、413255、413257、413322、413325、4133321
咸陽開元監控通訊工程有限公司
029-33247350
二零一四年六月
